自来水厂供水调度系统2

　　为响应国家对水力站的自动化网络控制要求，加速水电监控的自动化进程。全国各个地区的水力发电机构都由传统控制方式，转化为利用高科技以及网络技术的监控。浙江某自来水厂用工控机和阿尔泰DAM-3000M系列模块构成供水调度电脑控制系统，该系列模块使用标准MODBUS通用协议，通过此协议，控制器相互之间、控制器经由网络和其它设备之间可以通信，实现了水厂自来水生产、调度供应的自动控制系统，方便客户的使用。
　　


系统要求

     传统的自来水调度是靠人工开启水阀等设备来完成，需要操作人员到设备现场去，费事且执行时间会较长，如果遇到紧急情况，处理时间过长可能会造成很大的经济损失，为此，该厂技术人员开发了自来水供水调度系统。用工控机和阿尔泰DAM-3000M系列实现水厂供水生产的自动化。
　　
　　

系统组成

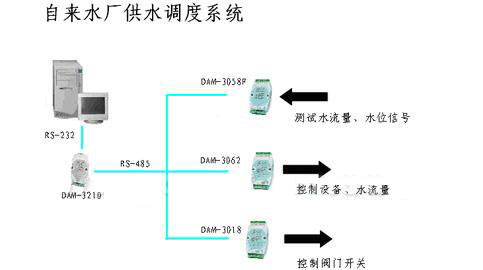

    系统由一台工控机作为现场的主控设备，用阿尔泰DAM-3058F、DAM-3062、DAM-3018、DAM-3210组成信号采集和控制环节，如上图所示。
　　DAM-3058F： 8路模拟量输入模块；输入通道：6路差分，2路单端/8路差分
　　DAM-3018D： 8路继电器输出模块
　　DAM-3062： 2路电流，2路电压全隔离模拟量输出模块
　　DAM-3210： RS-485转RS-232模块
　　
    阿尔泰DAM-3058F与其它DAM-3000M模块组成RS-485网络，将各点分散的水位信号、流量值等送到工控机，应用软件采用组态软件。通过DAM-3062和DAM-3018控制设备及电磁阀， 从而达到分散采集和集中控制的目的。
　　
　　

应用效果

    使用MODBUS协议系统，可以与其它设备相同信，使其具有强大的扩展功能和兼容性，可以有效的提高水站的安全运行水平和工作效率，减少人员的投入，降低成本，有利推动自动化网络控制技术的进步。
