世纪星组态软件典型案例
2011/9/6 16:16:16
|

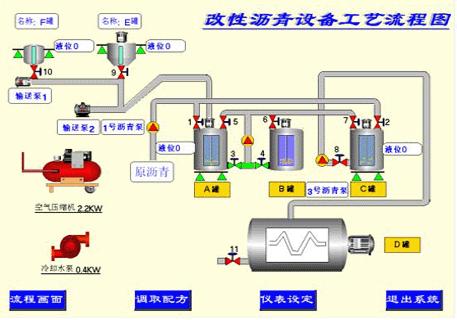

1、改性沥青工艺流程：
|
| 系统构成： |
三菱PLC FX2N；志美CB920配料仪表 |

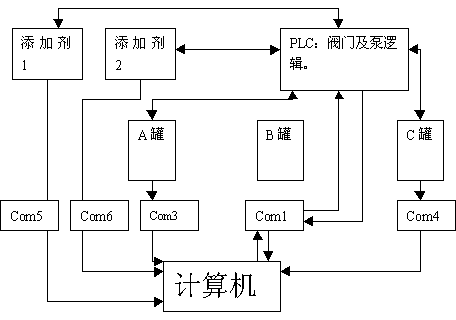

| 原理构成： |
|
|
2、啤大麦工艺流程：
|
| 硬件构成：康拓STD5339；宏拓PC7423；宏拓PC7507 |
|

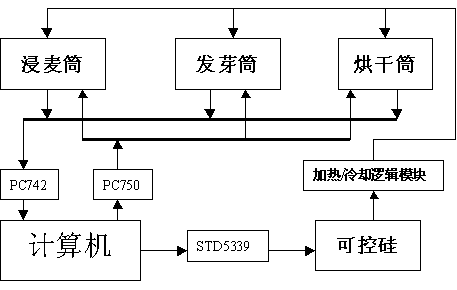

原理构成：
|
|
|
|

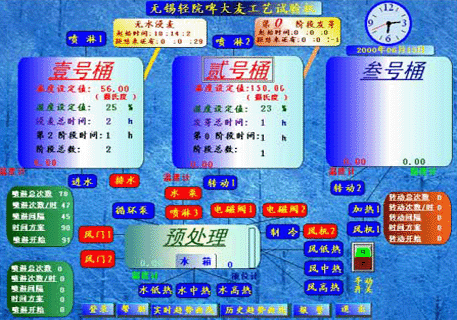

应用画面：
|
|
|
|
3、强循环电热式热处理炉控制系统：
|
| 硬件构成：OMRON－PLC－C PM1A；欧陆808温控仪表；研华IPC6109；研华PCI1713 |
|
原理构成：
|
|
|
|

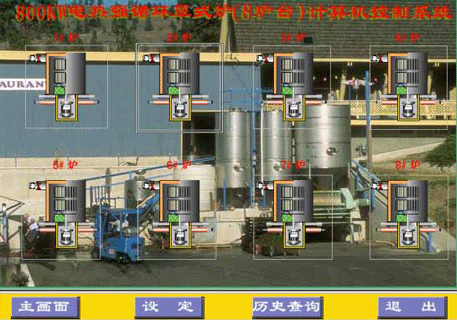

应用画面
|
|
|
|
4、航空材料研究院现场控制结构图：
|
|

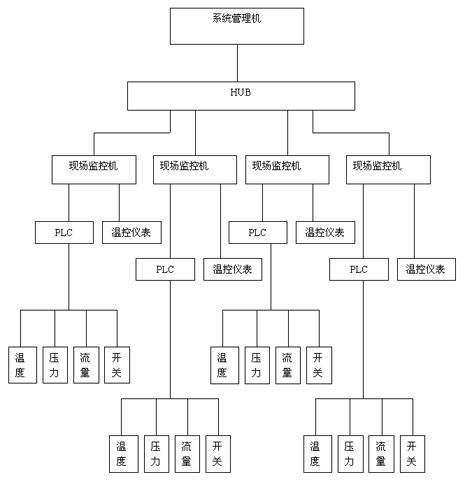

系统结构图：
|
|
|
|
系统实现的功能:
1、 现场与上位机两地控制功能；
2、 温控曲线的设置功能；
3、 现场数据采集；
4、 历史数据记录与报表；
5、 现场数据报警功能；
6、 上位管理机光刻系统;
7、 网络系统管理功能.
| | |
 |
