福利仓库拣货自动化检测系统方案

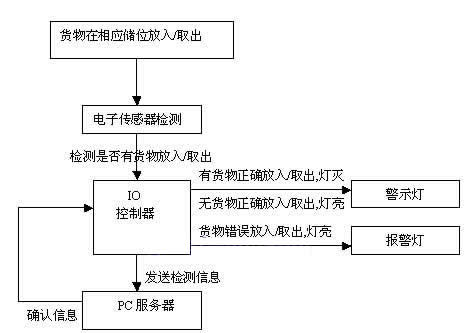

1.流程图：

　　货物入/出库及误操作检测:
　　


　　流程介绍:当有货物入/出库时,PC服务器发送指令给IO控制器,控制器控制相应储位的警示灯亮,提示有货物放入/取出.员工根据警示灯放入/取出货物,电子传感器把检测信号发送给IO控制器,控制器再发送信息给PC服务器做确认,确认放入/取出货物正确警示灯灭,错误警示灯仍然亮.

　　当货物被错误放入/取出时,电子传感器发送检测信号给IO控制器,控制器再发送给PC服务器,服务器确认后发送信息给IO控制器,控制器控制报警灯亮,发出报警信号.提示紧急纠正.
　　
　　2.设计图:
　　(1).模拟货架图:

　　

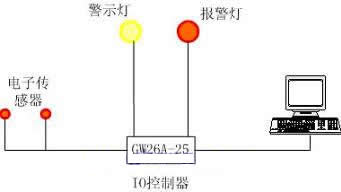

　　(2).设备连接图:
　　


　　3.产品设备介绍:
　　

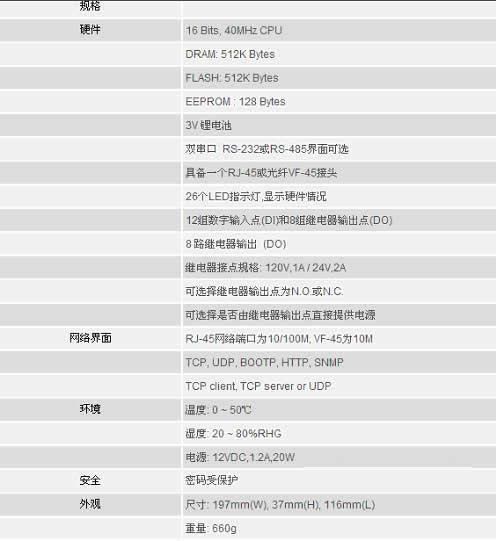

　　IO控制器:
