研祥技术在烟草包装检测的应用

一、系统概述：

    烟草行业在中国是一个很大的行业，每年都可以为政府创造大量的税收和就业机会。有许多大的烟草企业，愿意选用最好的自动化设备来提升他们产品的质量，完备的检测项目，先进的检测手段，便于产品的质量跟踪和控制。卷烟制作过程大致要经过烟叶初烤、打叶复烤、烟叶发酵、卷烟配方、卷烟制丝、烟支制卷、卷烟包装七个大项的生产工艺流程，才能作为商品流转到消费者手中。卷烟的包装也是其中一个重要的环节，关系到企业的品质和声誉。

二、系统要求：

    对香烟的包装进行检测，包括软包装、硬包装、条盒检测，检测主要包含商标打印、顶部小花、顶部和底部的内部包装质量，内包装和外包装的相关位置检测等，对于不合格的产品进行剔除。

三、系统原理：

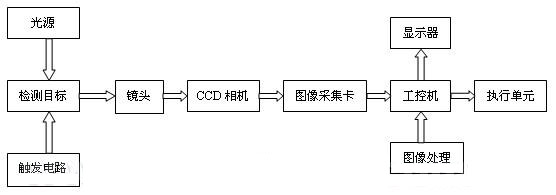

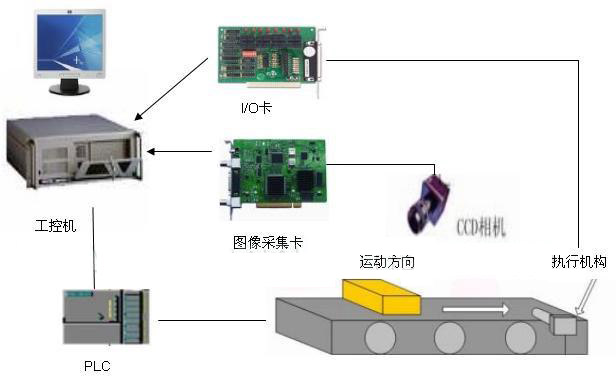

    采用两组视频传感器进行图像捕捉，香烟的包装的前、后、左、右和顶部5个面分别进行图像捕捉，把采集到的图片送入计算机进行图像对比，同时把不合格的产品进行剔除。由于生产线的速度非常快，软包的包装速度是“360包/分钟”，这样就要采用高速抓拍相机，同时对主机要求不仅具备工业现场的应用还有高速处理图像的功能，本系统采用研祥IPC-810A整机，加入视频捕捉卡，PCL-725 I/O控制卡，725卡输出控制信号剔除不合格产品，采用研祥的FSC-1717VN主板，板载独立64M显存，可以对采集的图片进行高速的处理。原理框图：
