LK大型PLC在热电厂中的应用

摘要：本文针对热电厂秸秆上料系统，采用和利时公司LK大型PLC，根据系统工艺要求提供了一种降低成本、增加可靠性的控制方案，实现了对热电厂秸秆上料系统工艺过程及生产设备的监测与自动控制。该系统性能稳定、功能齐全、性价比高、扩展灵活，目前已成功应用于连云港协鑫热电厂和宝应协鑫热电厂秸秆上料系统现场。 　

关键词：热电厂；秸秆上料系统；LK大型PLC

　　Abstract： Aimed at treatment system of straw stem in heat power plant , a control system based on LK PLC is put forward in the thesis. Presently the system has been successfully used in the engineering field. It can monitor and control all the equipments during the process of production.
　　The security , dependability and the ratio of cost and performance of the system are satisfied.
　　
　　Keywords: heat power plant; treatment system of straw stem; LK PLC　　


　　2.1工艺流程介绍
　　协鑫热电厂采用秸秆为原料，将其打碎并包装成捆，上料系统将深加工后的秸秆燃料通过散包机进行二次打碎，并将二次打碎后的燃料分散成碎料送至皮带机，皮带将分散后的秸秆碎料送入蒸汽炉的加热系统内充分燃烧，使蒸汽炉循环水转变为水蒸气推动汽轮机旋转，再由动能转化为电能。整个上料系统包括散包机的原料分散和皮带机的物料输送两部分。
　　
　　散包机原料分散系统
　　散包机由压料辊、导料辊、输送辊、一次侧散包机、二次侧散包机几部分组成。
　　秸秆燃料进入散包机后，先由压料辊将其进行二次粉碎，粉碎后的燃料通过导料辊进入输送辊。后由输送辊送入一次侧散包机进行分散作业，分散后再次经由输送辊送至二次侧散包机进行二次分散作业。
　　皮带机物料输送系统
　　经二次分散作业后的秸秆燃料由散包机进入皮带机内，燃料由0#皮带机→1#皮带机→2#皮带机→3#皮带机，最后由3#皮带机将其送入加热炉的炉膛内进行燃烧。

　　2.2系统控制功能
　　该电厂原有的蒸汽炉及汽轮机等设备均由和利时公司DCS进行控制，根据热电厂上料工艺流程要求以及现有总体布局情况，设计采用将秸秆上料系统的PLC控制站作为现场控制站接入原有DCS控制系统中，以实现“集中监视，分散控制”的整体布局。系统由计算机监控站（电厂原有的DCS监控站）、现场控制站（LK大型PLC）、串口通讯系统以及在线检测传感器等构成。
　　自动控制单元实现的功能分别是：
　　采集原料分散系统中负责控制压料辊、导料辊、送料辊、一次侧散包辊和二次侧散包辊等设备的变频器的状态信号及数据信号并对以上设备发送控制信号；实时读取并控制物料输送系统中各皮带机的工作状态，包括各皮带机组的A/B两条皮带的启停控制及防撕裂、打滑、堵料、跑偏、拉绳等在线检测开关。

　　2.3硬件选型
　　协鑫热电厂上料输送控制系统采用串口通讯方式接入原有DCS系统。该串口通讯应用MODBUS RTU 通讯协议并通过RS 485模式使其通讯距离延长，抗干扰效果增强。PLC系统采用由和利时公司自主研发的LK大型PLC产品。作为国内首款大型PLC，LK大型PLC是和利时公司在总结了十五年控制系统的设计开发及工程实施经验的基础上，充分借鉴国外主流产品优点，完善技术性能，大胆创新架构设计，推出的一款开放性、可靠性、易用性俱佳的高端产品。

　　系统选用如下硬件产品：

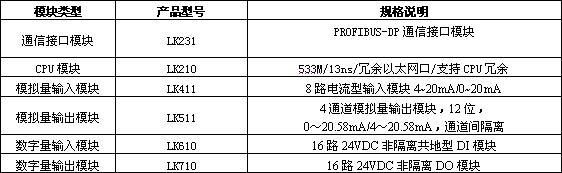

　　表1 PLC系统硬件选型表

　　其中， CPU双机热备的冗余结构使整个系统运行稳定可靠。
　　
　　

3. 系统功能介绍

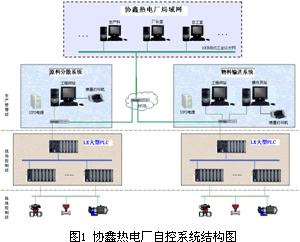

　　协鑫热电厂原有的DCS控制系统分为生产管理级、现场控制级和就地控制级三层结构，利用高速工业以太网（TCP/IP协议）进行连接以实现信息和资源的共享，其优先级分别为就地控制级最高，其次为现场控制级，最低为生产管理级。由LK大型PLC组成的PLC站位于该系统的的现场控制级，作为现场控制站接入电厂原有的DCS系统中。系统结构图如下:

　　•生产管理级：位于蒸汽炉、汽轮机联产系统控制室内，由原有DCS监控系统构成。各监控计算机对主要工艺设备的运行状态和生产过程的工艺参数进行数据采集及显示。上料输送系统的PLC控制站通过串口通讯，与DCS系统的通讯服务器连接并由该服务器将PLC控制站数据传入DCS的I/O服务器内，I/O服务器上运行的监控软件将该数据进行显示并下发控制命令。

　　•现场控制级：即PLC控制级，由LK大型PLC构成。其功能是读取上料系统中散包机和各皮带机的运行参数并根据生产管理系统下发的指令来控制系统中各设备的运行。采集数据主要包括散包机各组成部分变频器的运行状态、反馈电流以及故障信号；皮带机的运行状态、反馈电流及各皮带机的在线检测开关信号。现场控制级接受生产管理级的调度，但并不依赖于生产管理级而运行：若监控计算机出现故障或并没有投入使用亦或通信网络出现故障，该控制站仍能正常工作，对整个工艺过程没有影响。

　　•就地控制级：将设备切换到现场手动状态，以实现设备的就地手动控制。就地手动控制具有最高的优先级，主要应用在设备调试、维护阶段。

4. 控制系统特点

　　协鑫热电厂上料输送系统通过将PLC控制站接入原有DCS系统实现了对工艺流程的监测、控制以及数据的处理、存储、分析以及报表打印等任务。

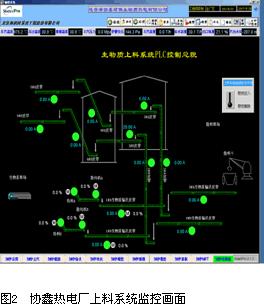

　　•工艺流程显示：显示工艺流程的同时将所有的设备状态、工艺参数以及各控制回路的详细参数等进行了有针对性的实时采集与显示。
　　•设定值显示：包括所有必需参数的设定值、控制方式、调节参数以及其它连锁值、报警值等。
　　•报警显示：包括实时报警、历史报警。系统可在线诊断各类故障，查找故障部位并报警。包括工艺数据报警、设备故障报警、系统故障报警，根据不同的报警信息提供不同的报警画面，在故障确认后可实现报警解除。
　　•报表显示和打印：采用了DDE技术，从而使用户能够直接使用Excel编制报表。借助Excel的强大功能，用户可以随心所欲地编制各种各样的报表。可以是实时数据的报表，也可以是历史数据的报表。
　　•历史数据的存储与检索：对重要的数据进行在线存储，数据的存储时间最长为10年。可以通过历史报表或者历史趋势曲线的方式来检索历史数据。
　　•控制：在监控计算机上可以进行远程手动控制，使用鼠标、键盘控制PLC来启动和停止现场的设备。
　　•操作记录：对重要设备的操作、重要参数的修改均会自动记录，包括登录的操作员、对设备进行的操作、时间以及修改前的参数值、修改后的参数等，以利于管理及事故分析。
　　•系统的安全管理：系统设置为多用户、多区域方式，各类用户均有自己的用户名和密码，对应着不同的安全级别，决定了操作员可观察的范围、可使用的功能、可修改的参数等。最多可以设置为8级用户、8级区域。

5. 控制系统优点

　　本方案以PLC和DCS监控计算机为核心，通过RS485的串口通讯方式，将现场PLC控制站与监控计算机连接起来，构成一个分布式控制系统。系统具有如下优点：
　　●先进性
　　•本方案设计中不仅采用了先进的软、硬件，而且着眼于企业“管控一体化”的需求，贯彻了数字化、信息化电厂的先进思想，使企业生产数据的进一步智能应用成为现实。该方案使控制系统有机地成为企业整个IT架构的一部分。
　　•本系统采用先进的计算机控制系统，主要用于热电厂的生产控制、运行操作、监视管理。控制系统配有可靠的硬件设备，和功能强大，运行可靠，界面友好的系统软件、编程软件和控制软件。
　　●高可靠性
　　•控制系统在严格的工业环境下长期、稳定地运行。系统组件的的设计符合真正的工业等级，满足国内、国际的安全标准。并且易配置、易接线、易维护、隔离性好，结构坚固，抗腐蚀，适应较宽的温度变化范围。
　　•CPU双机热备，任何一个故障均不影响系统的正常运行。
　　•现场控制站PLC对工艺过程的控制不会因监控计算机的瘫痪而受影响。
　　•现场控制站的PLC能够在恶劣的环境中长期可靠运行，平均无故障间隔时间（MTBF）15年。
　　●强大的功能
　　•PLC的编程语言符合IEC61131-3标准，易学、易懂、易用。
　　•高速工业以太网作为系统的骨干网络，实现高速数据传输、高度数据共享。
　　•组态软件图库丰富，网络功能强大，报警、报表、历史数据以及二次开发功能完善且易用。

6. 结束语

　　经过两个月的调试和试运行，由LK大型PLC控制的协鑫热电厂秸秆上料输送系统已于2007年9月初正式投入运行。实践证明，LK大型PLC能较好地满足秸秆上料系统的控制要求，对整个上料系统及热电厂的安全、经济运行提供了有力保障。该设计方案整体成本较低、可靠性好、抗干扰能力强、维护成本低、可操作性高，在市场中具备强有力的竞争力，为热电厂行业增添了一套完善的解决方案。
