基于EIP的配电自动化解决方案

系统概述

    配电管理系统（DMS）是从变电、配电到用电过程的监视、控制和管理的综合自动化系统，其内容包括配电网实时数据采集和监控（SCADA），配网进线监视、配电变电站自动化、馈线自动化DA和配变巡检及低压无功补偿、地理信息系统GIS、网络分析和优化、需方管理系统（包括负荷监控及管理和远方抄表及计费自动化和调度培训模拟系统几个部分。

    配电自动化系统（PAS）是一种可以使配电企业在远方以实时方式监视、协调和操作配电设备的自动化系统，其内容包括配电网数据采集和监控（SCADA）、配电地理信息系统（GIS）和需方管理（DSM）几个部分。

系统原理

1、提高城区配电网的运行水平，减少故障停电次数和停电时间，自动实现故障隔离，减少停电范围；实现非故障区域的恢复供电。

2、实时监测、改善电压质量

3、优化网络结构和无功配置，降低电能损耗

4、对配电设备进行优化管理，提高供电设备利用率；提高供电能力

5、提高服务质量，提高为用户服务的响应速度和服务质量，改善故障时对用户的应答能力

6、通过配电系统自动化的实施真正提高企业的现代化管理水平，提高供电企业的各项经济技术指标。

    以北京某电网控制系统有限公司生产的CSDA2000配电自动化系统为例，该系统总体上采用分层分布式结构，是一个实时监控和离线管理相结合的系统，将电网设备数据和用户数据、实时数据和历史数据、电网接线图形和地理图形、图形与数据结合在一起，具有很高的安全性和集成度。它主要由主站系统、数据通信系统、配电远方终端等构成。系统包括SCADA、GIS、PAS，采用"EVOC"工控作为硬件平台。本系统有以下特点：

系统开放性

面向电力系统大对象设计

灵活可靠的网络管理

灵活、便捷可靠的通讯处理

网络分布式处理

三层体系结构与互联网信息发布

针对电力系统特点的地理信息系统

实用可靠的配网电力高级应用软件

SCADA/GIS系统完全一体化设计

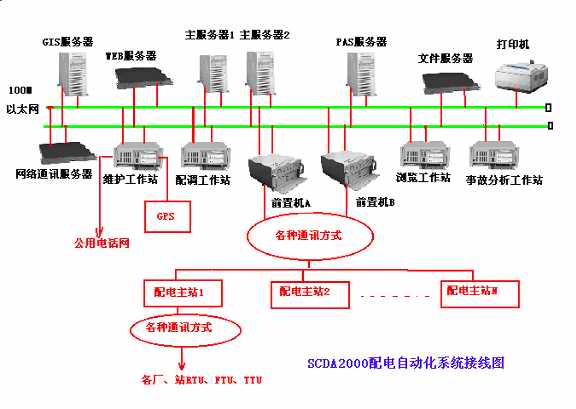

系统框图

系统配置

前置机：IPC-8621机箱/FSC-1621VN/PIII 1G/256M/70G/光驱/软驱

调度工作站：IPC-810机箱/FSC-1621VN /PIII 850/128M/40G

维护工作站： IPC-810机箱/FSC-1621VN /PIII 1G/256M/70G

事故分析工作站：IPC-810机箱/FSC-1621VN/PIII 1G/256M/70G

主服务器：HP服务器+磁盘柜

图形服务器：IPC-8621机箱/FSC-1711VN/P4 1.5G/256M/300G/光驱/软驱/各功能卡

网络服务器：IPC-8621机箱/FSC-1611VD2N/P3 1G/256M/300G/光驱/软驱/各功能卡

系统评价

    该系统核心部分如前置机等部分采用EVOC工控作为硬件平台，在某市经过近一年的运行情况来看，都是正常的、可靠的！
