负荷控制技术及需方用电管理（DSM）

一、电力负荷控制的必要性及其经济效益

    通过负荷控制，使日负荷曲线变得比较平坦，就能够使现有电力设备得到充分利用，从而推迟扩建资金的投入；并可减少发电机组的起停次数，延长设备的使用寿命，降低能源消耗；同时对稳定系统的运行方式，提高供电可靠性也大有益处。
    对用户来说，如果让峰用电，也可以减少电费支出。
    因此，建立一种市场机制下用户自愿参与的负荷控制系统，会形成双赢或多赢的局面。

二、电力负荷控制种类

    目前，电力系统中运行的有分散负荷控制装置和远方集中负荷控制系统两种。
    电力负荷控制系统由负荷控制中心和负荷控制终端组成。

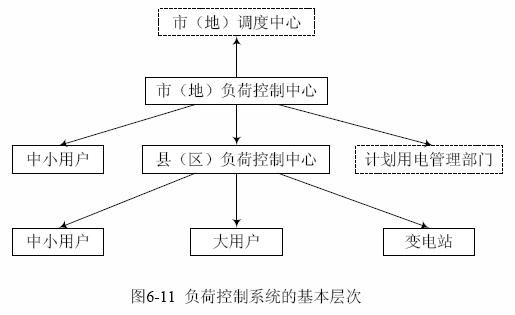

三、负荷控制系统的基本层次

四、无线电负荷控制系统

    在配电控制中心内装有计算机控制的发送器。

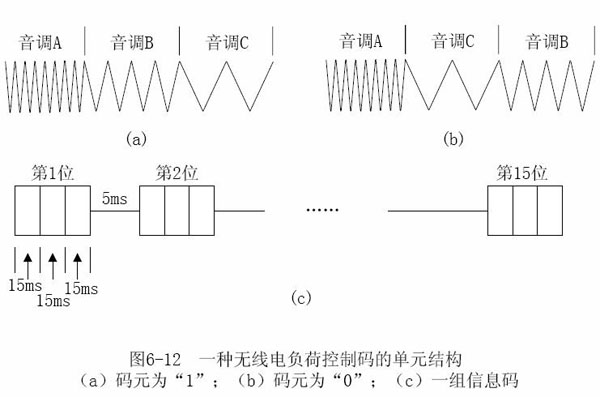

    当系统出现尖峰负荷时，按事先安排好的计划发出规定频带（目前为特高频段）的无线电信号，分别控制一大批可控负荷。
    在参加负荷控制的负荷处装有接收器，当收到配电控制中心发出的控制信号时将负荷开关跳开。
    这用控制方式适合于控制范围不大、负荷比较密集的配电系统。

五、音频负荷控制系统

    将167～360Hz的音频电压信号叠加到工频电力波形上直接传送到用户进行负荷控制的系统。
    这种方式利用配电线作为信息传输的媒体，是最经济的传送控制信号的方法，适合于范围很广的配电系统。

1．音频控制系统的基本原理

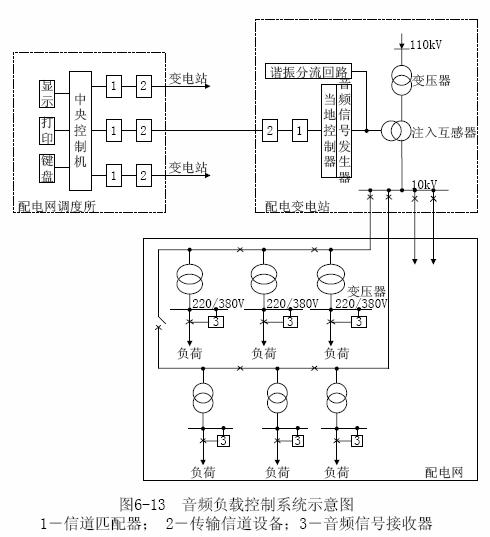

    音频负荷控制系统的构成如图6-13所示，主要由中央控制机、当地站控机、音频信号发生器、耦合设备、注入互感器和音频信号接收器等几部分组成。

2．中央控制机及音频编码方式
    中央控制机可以是一台独立工作的微型计算机，并配有显示、打印和人机联系等外部设备；也可以是配电网自动化系统的一个组成部分。

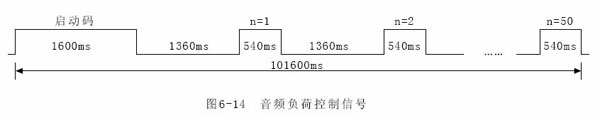

    图6-14是某电力公司采用的脉冲间隔指令码结构图。

六、负荷管理（LM）与需方用电管理

    负荷管理（LM）的直观目标，就是通过前锋填合使负荷曲线尽可能变得平坦。
    需方用电管理（DSM）通过发布一系列经济政策以及应用一些先进的技术来影响用户的电力需求，以达到减少电能消耗推迟甚至少建新电厂的效果。是一项充分调动用户参与的积极性，充分利用电能，进而改善环境的一项系统工程。
