污水处理远程监测系统

    在污水治理监测项目中，所涉及的污水处理监测系统，很多必需无人值守设备或监测点，受到地形、气候、监测范围等因素影响，不适合用有线通信和无线数传电台等数据传输方式， 而且它们还具有移动性差、成本高、扩展性差、设备维护不方便等缺点，而China移动GPRS网络覆盖面广，具有高速的数据传输和永远在线的特点，配合灵活的资费方式，使GPRS通讯在污水处理监控系统中的应用具有无可比拟的性价比优势。

二、系统构成

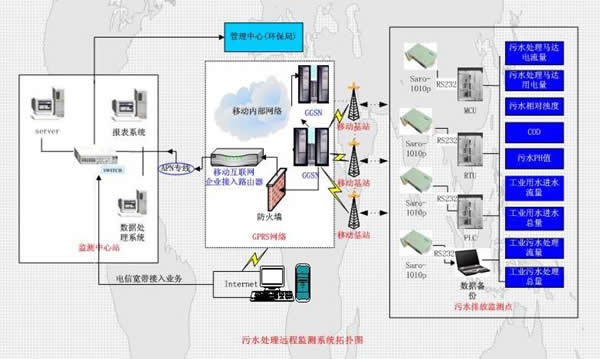

    本系统是由污水排放监测点、监测中心站和管理中心（环保局）组成的污水监测系统。该系统可实现对企业废水和城市污水的自动采样、流量的在线监测和主要污染因子的在线监测；实时掌握企业及城市污水排放情况及污染物排放总量，实现监测数据自动传输；由监测点对水质参数自动采集、处理、保存和远程通讯传输，测中心站的计算机控制中心进行数据汇总、整理和综合分析；监测信息传至环保局，由环保局对企业进行监督管理。系统图如下：

此主题相关图片如下：

1、污水排放监测点

    污水处理监测点利用各种传感器或专用仪表，采集与污水处理有关的物理、化学参数。如污水处理设备运行状况，工业用水进水流量/总量，排放污水流量/总量，污水PH值，污水的相对浊度等。各种数据从监测仪的通信口传送到SARO GPRS DTU，由SARO GPRS DTU把数据打成TCP/IP 包，发送到SARO GPRS DTU中设定的具有固定IP地址或者域名的监控中心站数据中心服务器端口上。

2、监测中心站

    监控中心站计算机系统主要由数据通信子系统、数据处理子系统和报表系统组成，主要完成的功能有数据通信，数据处理，报表统计分析等。

    数据处理子系统、报表系统作为主要的人机交互界面，收监测点传输来的信息和其他污染源的监测信息；负责对监测信息分类、筛选和综合分析；完成对数据的统计、运算、处理，能自动生成各种报表；具有存储、显示、记录、打印、统计等功能，而且还可以向监测点发送有关查询命令和控制信息。

    数据通信子系统中数据中心服务器通过ADSL或者专线与Internet相联，DTU根据域名或者固定IP地址来访问数据中心。数据中心服务器运行有数据中心程序，使用Socket套接字与Internet通讯。在数据中心程序中采用VB6.0作为开发工具，利用WinSock实现Socket套接字与Internet通讯。

    各监测点的SARO GPRS DTU上电后自动拨到GPRS网络，和预先设定的IP地址或者域名建立TCP链路，这样监控中心和各个监测点间就实现了双向传输数据。

    以上方式是通过Internet(CMNET)实现的，这样用户的实现成本比较低。如需要高可靠性数据传输。China移动为这种应用提供了直接接入GPRS网络的方式。数据中心服务器通过专线方式接入GPRS移动基站，并获得一个固定的IP地址。监测点数据无需路由到Internet网络，监测点DTU也采用固定IP地址的SIM卡。采用这种方式组成点对多点网络具有实时性好、安全性高的特点，但接入费用相对较高。

    同时监测中心和管理中心（环保局）也进行联网，监测信息传至管理中心，由管理中心对企业进行监督管理。

3、管理中心（环保局）

    管理中心由环保局相关部门组成，是本系统的决策中心，主要对从监测中心站获得的监测数据进行分析、调研，及时作出管理决策，增加管理力度，并设置一个大屏幕投影系统，显示管辖区域的重点点污染源分布和监测结果，同时可用计算机多媒体语音系统进行环境质量状况演示。

三、结 语

    该系统和传统监测方式相比，实现了水排放量及理化参数量数据的自动提取和随机抽取、污水处理设备运转情况的自动提取监控和非正常情况下的报警、污水排放主要理化指标超标自动报警、排污费的自动计费、数据统计报表自动生成。同时该系统运行费用低，系统容易扩展，留有数据接口，通

　　过配置或改变不同的传感器，采集大气参数、城市噪音参数，系统也适用于大气和噪音监测，与有线MODEM、无线数传电台数据传输相比，该系统在技术上更具先进性。

    从经济效益和社会效益来说，过去对企业的恶意偷排和闲置排污设备运行等不法行为难以察觉、难以监管、近乎束手无策，这是个全国性的难题。本系统对污水偷排、污水主要理化指标超标排放、污水处理设备闲置，均能及时发现并自动报警。系统造价不高，Gov不需要太多的投资，企业完全能够承受，便于大规模推广。
