GPRS城市供水调度监控系统应用方案

                                                        GPRS城市供水监测系统应用方案

一、简介

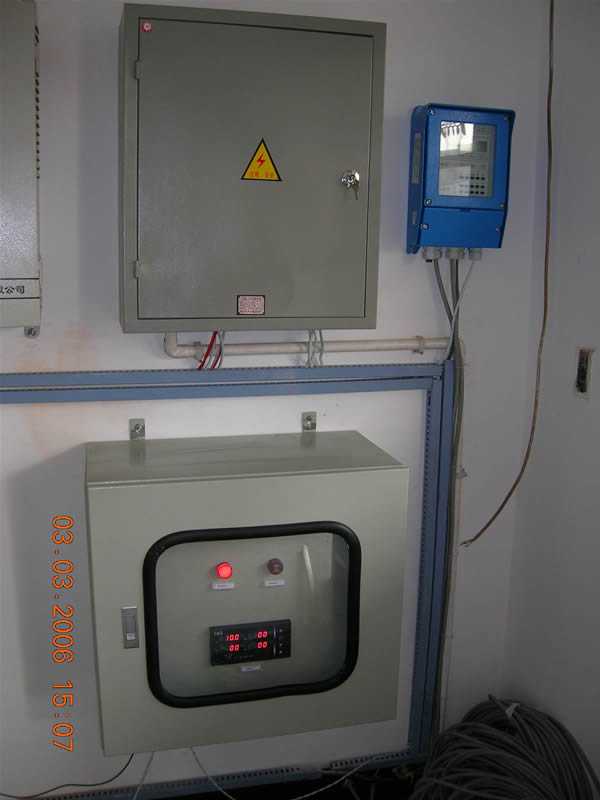

    城市供水调度监控系统的主要目的是解决自来水公司对供水各环节监测点的数据采集和监测。该系统由监控中心和各个水源监测点组成，各个水源监测点的数据采集终端（WX-E-GPRS/4路信号采集箱/24路信号采集箱）可监视和采集水位、压力、流量、浊度、余氯、泵频等各种数据，供控制中心及有关部门分析和决策取用，提高工作效率，保证供水质量，满足日益增产的用水量的需求。　

    城市供水调度需要对各个自来水厂进行管理，包括自来水公司控制中心、水厂分控中心、管网加压站和水源监控站等。城市供水调度系统一般包括：水司控制中心、多个水厂分控中心、多个水厂监控分站、多个水源井监控站、多个管网加压站和多个管网测压站。城市供水调度监测系统可以对远程现场的运行设备进行监视，以实现管道压力、水流量的数据传送，降低了故障率和提高了对系统的反应时间。便于及时迅速的了解及控制远端管道及阀门，低故障率和检修的时间，减少停水次数。各水源监测点的数据采集终端可自动采集管道压力、水流量的实时等数据，信息传输到自来水公司的监控中心，监控中心通过对传输回的数据进行分析，可找到出故障的地点，从而当一个远端出现故障时，能在最短的时间内解决问题，恢复供水，提高了整体的服务水平，从而实现了城市供水的信息化、现代化。

    目前，自来水供水调度监控系统中采用的数据通信可简单分为有线和无线两大类，其中有线通信主要包括架设光缆、电缆或租用电信电话线、ADSL等，而无线则包括超短波通信、扩频通信、卫星通信、GSM 短信/GPRS通信等。在城市供水调度监控系统中，由于各管网监控点分布范围广、数量多、距离远，个别点还地处偏僻，因此架设光缆、铺设电缆难度大、不切合实际，向电信部门租用专用电话线又要申请很多电话线，而且有些监控点线路难以到达，况且采用电话线路时需要等待漫长的电话拨号过程，速度慢，运营成本较高，总之监测系统采用有线通信方式建设周期长、工作难度大、运行费用高，不便于大规模使用；与之相比，无线通信方式则显得非常灵活，它具有投资较少、建设周期短、运行维护简单、性价比高等优点。在监测系统中，无线通信方式主要包括：超短波（230MHz）无线数传、扩频、卫星通信、GSM数字蜂窝通信系统等，其中卫星通信由于通信费用昂贵，只在一些特殊的领域下使用，未得以普及；而扩频通信技术虽然速率高，但只能在视距范围内传输，应用也受到限制。采用超短波数传电台作为传输信道具有组网灵活、扩展容易、维修方便等优点，但由于系统运行费用高，工作于230MHz且多采用普通间接调制的数传电台，这就造成系统易受外界干扰、通信速率低、误码率高、数据传送量不大、信号覆盖范围小等缺点。

二、方案选择

    经过比较分析，我们选择中国移动的GPRS系统作为城市供水调度监测系统的数据通信平台。目前，GSM网络经过电信部门的多年建设，覆盖范围不断扩大，已成为成熟、稳定、可靠的通信网络，特别是中国移动新推出的GPRS数据业务。GSM/GPRS系统可提供广域的无线IP连接。在移动通信公司的GPRS业务平台上构建自来水供水调度监测系统，实现管网监控点的无线数据传输具有可充分利用现有网络，缩短建设周期，降低建设成本的优点，而且设备安装方便、维护简单。

    GPRS无线监控系统具备如下特点：

    1、良好的实时响应与处理能力。与短消息服务比较，由于GPRS具有实时在线特性，系统无时延，系统能够同时实时收取、处理多个/所有监测点的各种数据，无需轮巡就可以同步监测点的时钟可很好的满足系统对数据采集和传输实时性的要求。

    2、远程仪器设备控制：由于采用GPRS双向传输系统，监控中心可以反向实现对仪器设备的时间校正、状态报告、开关以及其他监测、控制等功能；

    3、建设成本低：可充分利用现有GSM网络，设备安装即接通，而采用超短波通信时需要充分考虑现场环境，还需要配备天线铁架等附属设备。

    4、安装调试简单，建设周期短：利用现有成熟GSM网络，系统投入运行时基本不需要调试，安装简捷。采用超短波通信时安装调试工作量大，要先进行现场信号测试，天线铁架架设，天线方向角度调试等工作。

    5、覆盖范围广。构建供水调度监控系统要求数据通信覆盖范围广，扩容无限制，接入地点无限制，能满足山区、乡镇和跨地区的接入需求。 由于管网监控点数量众多，分布在全市范围内，部分管网监控点位于偏僻地区，而且地理位置分散。采用超短波通讯方式，覆盖范围只有30多公里；而采用GPRS方式，理论上在无线GSM/GPRS网络的覆盖范围之内，都可以实现监控。

    6、数据传输速率高。GPRS网络传送速率理论上可达171.2kbit/s，实际应用时数据传输速率在40Kbps左右，而目前一般的超短波数传电台传送速率多为2.4kbit/s或更低。

    7、系统的传输容量大。监控中心站要和每一个管网监测点实现实时连接。由于管网监测点数量众多，系统要求能满足突发性数据传输的需要，而GPRS技术能很好地满足传输突发性数据的需要。

    8、通信费用低。由于GPRS采用包月计费的方式，运营维护成本低，每一个管网监测点月通信费用将在100元之内( “随e行”是江苏移动为方便用户接入互联网而提供的一种专用数据SIM卡，随e行的专用SIM卡：50元/张，月使用费：每月100元包100M GPRS流量，超过100M按0.01元/K收取)。

    9、 GPRS的4路信号采集箱与中心软件的连接中心用一台电脑或者服务器作为中心接收，中心采用ADSL等INTELNET公网连接，采用公网固定IP或者公网动态IP+DNS解析服务。此种方案先向INTERNET运营商申请ADSL等宽带业务。 1) 中心公网固定IP：监控点直接向中心固定IP发起连接。运行可靠稳定，推荐此种方案。（当然固定IP费用比较贵，不推荐专门申请） 2) 中心公网动态IP+DNS解析服务：大部分IP都是动态的，而且费用相对便宜。客户先与DNS服务商联系开通动态域名，监控点先采用域名寻址方式连接DNS服务器，再由DNS服务器找到中心公网动态IP，建立连接。
