世纪星：机房监控技术应用

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术部  刘月新

概述：

　　本系统针对机房监控工程要求进行设计，本方案主要介绍系统总体结构，监控中心主要功能和实现方式。

1、监控总图

　　　　　　　　　　　　　　　　　　　　　　　　　　　　图1：监控总图

本系统主要由4部分组成：
a、现场采集部分。
b、底层通讯。
c、配电柜、UPS等设备及环境的监控。
d、上位机监控及报警系统。

2、监控中心

监控中心主要由以下几部分组成：

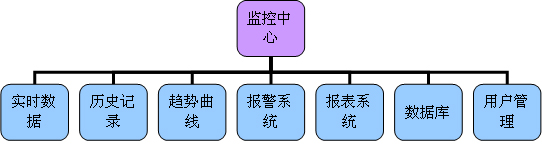

　　　　　　　　　　　　　　　　　　　　　　　图2：监控中心

a、实时数据采集

　　监控中心计算机通过PPI总线连接到现场设备。所有的现场开关量状态和模拟量值(温度、流量) 都通过PPI总线传输到监控中心计算机，可调整所有数据的采集频率以满足监控需求。

b、历史数据记录
　　历史数据记录系统负责保存所有需要记录分析的数据，根据需要可调整数据记录的频率和记录方式(文件、数据库)，历史数据记录系统由世纪星自动完成，不需要编写代码。

c、趋势曲线

　　趋势曲线分实时趋势曲线和历史趋势曲线两种。实时趋势曲线显示所选变量的实时变化情况。历史曲线用于查询历史数据并生成曲线，历史曲线可以缩小放大以便于观察曲线的变化细节。

d、报警系统

　　世纪星对每个变量都提供了报警功能，报警种类分为极限报警、偏差报警、变化率报警，当然如有特殊需要还可以编写用于实现特定种类报警的程序。

　　世纪星提供了实时报警画面和历史报警画面。实时报警画面显示当前所有未应答得报警信息，可以使用报警过滤功能显示需要查看的报警种类。历史报警窗口用于查询历史报警信息，历史报警窗口对所有历史报警时间、报警值、报警恢复时间做详细记录，同样可以采用过滤功能查询特定条件的历史报警信息。

e、历史数据报表

所有历史数据可以以报表的形式显示和打印。
通过查询设定具体的时间生成班报表、日报表、月报表、年报表。
报表可以保存成EXCEL文件也可以输出到打印机进行打印。

f、数据库

　　世纪星可以和局域网或internet网络上的数据库服务器进行连接把特定的数据信息写到数据库服务器上或从数据库服务器上获得数据信息，这样实现和ERP或OA的交互。

　　世纪星是通过ODBC连接到数据库的，所以在通过ODBC连接测试成功的数据库世纪星都能访问。

g、用户管理

　　世纪星为每个用户提供了不同权限，可根据要求分为设备厂商、管理员、操作员、一般浏览人员。

3、局域网查看

　　本系统采用局域网的B/S结构，即浏览器/服务器结构。局域网的计算机通过WEB浏览器登录到WEB站点后，下载世纪星WEB组插件，安装插件后可以浏览监控中心的画面。通过WEB页即可以实现对现场的监视又可以实现实时控制，世纪星通过区分WEB的用户权限来控制WEB用户是否可以控制现场。普通用户只具备查看权力，高级用户具有查看和控制权力。

4、系统特点

a、本系统采用西门子S7-200PLC为主控单元，运行可靠，避免了用工控机控制死机、系统崩溃的问题。
b、PPI总线通讯方式抗干扰能力较好，组网方式简单，传输距离较远，信号中继设计为系统信号传输提供了保障。
c、配置监控中心计算机，增加了系统管理功能。
包括数据存储和查询、报警存储合查询、数据分析(报表)、操作追溯、数据库交互、WEB服务、用户集中管理、设备管理(事件提醒)等功能，并具有直观的动态图形化界面。
d、B/S结构。远程浏览不需要安装客户端软件，只要有因特网的地方就可以看到现场情况，并且根据需要进行远程干预。
e、短信报警功能

5、软件画面

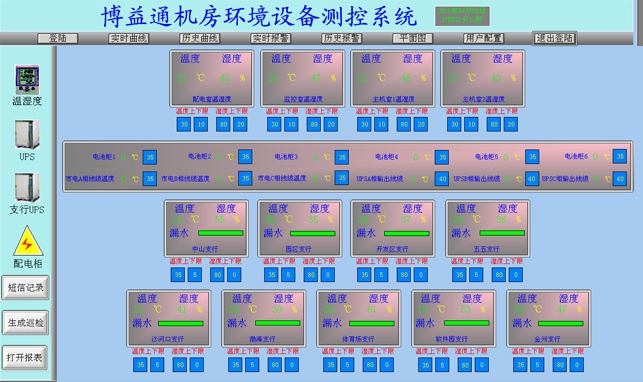

1）温湿度画面

2）ups画面

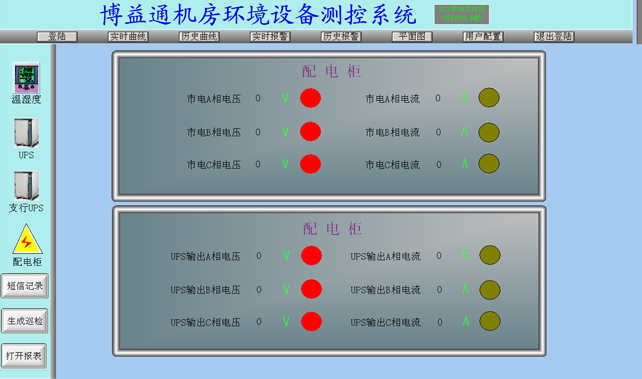

3）配电柜

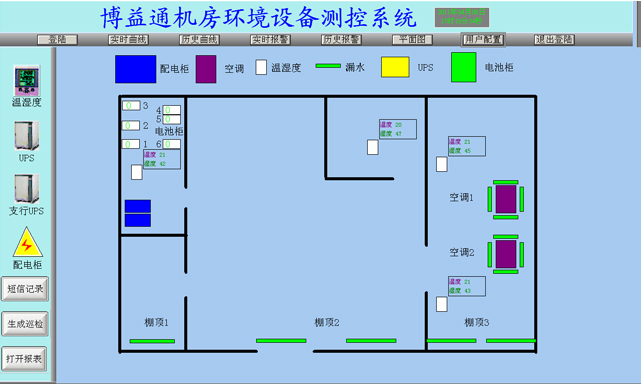

4）环境图
